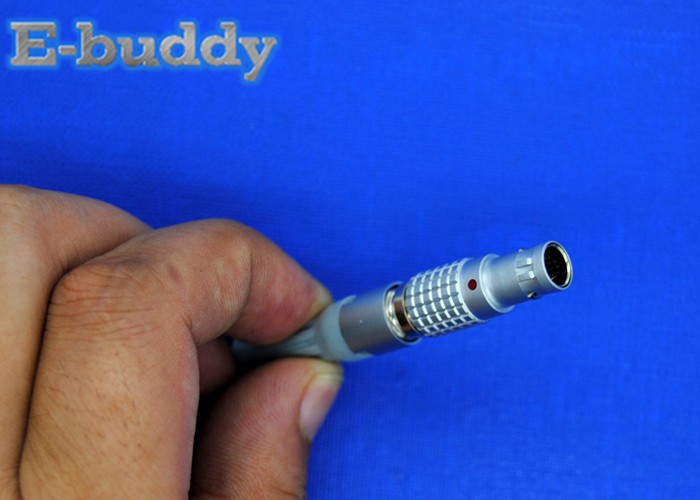

30 derajat sumbat jantan 2pin 1B tipe solder Konektor Seri Lemo B FGA.1B.302.CLAD

Lemo B Seri 30 derajat konektor laki-laki konektor tipe solder 2pin 1B FGA.1B.302.CLAD

• Shell Style / Model: FG *: Steker lurus, collet kabel
• Kata kunci: 2 kunci (alpha = 30, pasang: kontak pria, stop kontak: kontak wanita)
• Bahan Perumahan: Shell kuningan (berlapis krom) dan mur collet, selongsong kait kuningan berlapis nikel dan bagian tengah
• Konfigurasi: 1B.302: 2 Tegangan Rendah
• Jenis Kontak: Solder
• Max. Maks. Matings: 5000 Perkawinan: 5000
• Hubungi Dia .: 1,3 mm (0,051in)
• Bucket Dia .: 1 mm (0,039in)
• Max. Maks. Solid Conductor: 0.5 mm^2 (AWG 20) Solid Conductor: 0,5 mm ^ 2 (AWG 20)
• Max. Maks. Stranded Conductor: 0.5 mm^2 (AWG 20) Konduktor Terdampar: 0,5 mm ^ 2 (AWG 20)
• R (maks): 3,6 mOhm
• Vtest (shell kontak): 1350 V (AC), 1910 V (DC)
• Vtest (kontak-kontak): 1500 V (AC), 2120 V (DC)

• Dapatkan kabel melalui selongsong kacang collet secara berurutan, lalu menyolder kawat kabel ke isolator satu per satu, mohon perhatikan urutan kawatnya
• Pasang split insert carrier ke isolator soldere, untuk menjaga slot pasangan insert insert sempurna dengan heave of isolator subassembly
• taruh collet di sebelah kanan posisi kabel, pastikan heave dari collet mate dengan slot split insert carrier
• pust isolator subassembly split collet pembawa masukkan ke dalam kulit luar dalam urutan, pastikan heave dari pasangan pembawa insert split dengan slot kulit luar
• Pasang kacang collet dengan erat
• Pasangkan selongsong ke langkah collet nut yang sesuai.
