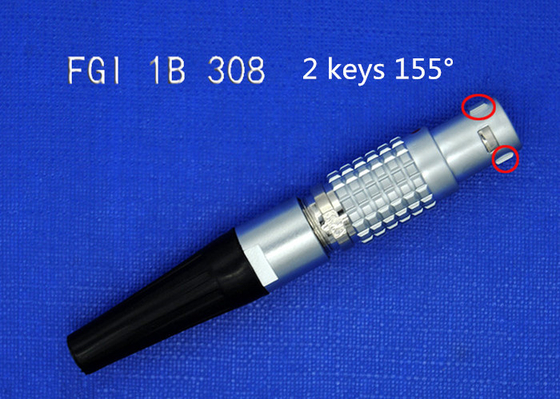

Konektor Kabel Edaran Edaran FGI 1B 308 8 Untuk Kabel Data Leica, 2 Tombol 155 Soket Kabel Derajat

Konektor kabel circular FGI 1B 308 8pin 2keys konektor kabel 155 derajat

• Konektor Lemo FGI 108 8pin untuk kabel data Leica
• Jenis steker pria, bisa melakukan pengelasan kabel
• Ukuran 0B 1B 2B untuk pilihan Anda
• Pin: 2pin 3pin 4pin 5pin 6pin 7pin 8pin 9pin 10pin 12pin 14pin 16pin 19pin 26pin
• Layanan perakitan kabel custom welcome
• Waktu pengiriman cepat: 3-5 hari kerja untuk model biasa

• M31: OD = 2.6 --- 3mm
• D42: OD = 3,1 --- 4,0 mm
• D52: OD = 4,1 --- 5.0mm
• D62: OD = 5,1 --- 6.0mm
• D72: OD = 6,1 --- 7.0mm

1. Dapatkan kabel melalui kerah lengan kacang dalam rangka, lalu solder kabel kawat ke isolator satu per satu, mohon perhatikan wire order.
2. Masukkan split insert carrier ke isolator soldere, untuk menjaga agar slot split insert carrier mate sempurna dengan heave dari isolator subassembly.
3. Letakkan collet di sebelah kanan posisi kabel, pastikan heave dari collet mate dengan slot split insert carrier
4. Pust isolator subassembly membagi insert carrier collet ke dalam outer shell secara berurutan, pastikan heave split insert carrier mate dengan slot outer shell.
5. Sekrup kerah erat
6. Hitch lengan ke langkah yang sesuai kacang collet.
